产品描述

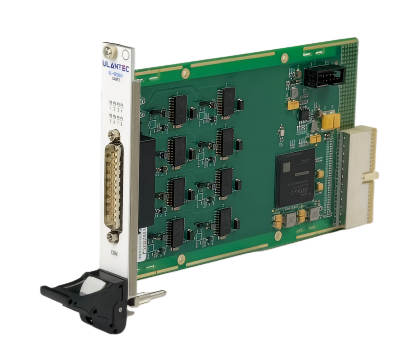

UL-CP3631/CANFD CPCI CAN车载总线卡，是基于国际ISO标准精心打造的工业级、高性能、高稳定性100%国产化的车载通信解决方案。它不仅完美兼容传统CAN网络，更以高达5Mbps的数据传输速率，支持2路/4路/8路通道可选,为下一代汽车电子、工业自动化、轨道交通等领域提供无与伦比的带宽和实时性保障。
板卡满足64位CPCI总线要求，拥有J1和J2两个连接器，设计选用32位PCI总线（J1即可满足需求），采用标准的3U接口定义，确保信号完整性和兼容性。连接器使用2mm高密度针孔连接器，具有高可靠性和优秀的高频性能。
技术特点
-
国产化
元器件100%国产化、支持国产化Linux操作系统；标准CPCI总线接口，符合工业级CompactPCI规范，即插即用，稳定可靠；
-
通道可选
支持2路、4路、8路CANFD总线；每路兼容CAN2.0A/B标准；
-
精准时间戳
每一条接收的CANFD消息都提供精确的微秒级时间戳；
-
支持多种应用场景
汽车电子、工业自动化、轨道交通、通用测试与测量
-
支持DBC
支持总线信号定义数据库文件和DBC解析，在UBusStudio中可直接使用，同时支持二次开发解析；
-
支持UDS诊断
支持CANFD总线的UDS诊断功能，提供测试软件和二次开发库；
-
支持多种操作系统
支持Win7、Win10、Win11；国产化Linux操作系统；提供开发例程指导；
-
海量缓存
接收端：配备2个64级深度的 RX FIFO，配合 32个独立的ID过滤-掩码对；
发送端：支持最多 32 个独立的发送缓冲区；
技术指标
|
技术参数 |
配置 |
|
CANFD接口 |
2路、4路、8路CANFD；兼容协议：CAN2.0A/B 每个接口具备独立的1kV隔离保护 |
|
终端电阻 |
CANFD接口提供软件可配置的终端电阻，支持状态保存 |
|
温度范围 |
运行温度：-40到+85℃ 存储温度：-50到+85℃
|
|
最高速率 |
CANFD最高速率：5Mbps； CAN 最高速率：1Mbps； |
|
电源 |
DC+5V（±5%） |
|
功耗 |
≤8W |
|
尺寸（长x宽x高） |
160 x 100 x 1.6mm |
|
操作系统支持 |
Win7，win10，win11,国产化Linux |
|
桌面软件支持 |
UBusStudio（支持在线升级） |
|
二次开发库 |
支持VS C++、C#、QT C++、LabView、Python开发，提供例程 |
|
附件 |
CANFD总线线缆(DB25转DB9x4)或(DB25转DB9x2) |
引脚定义
-

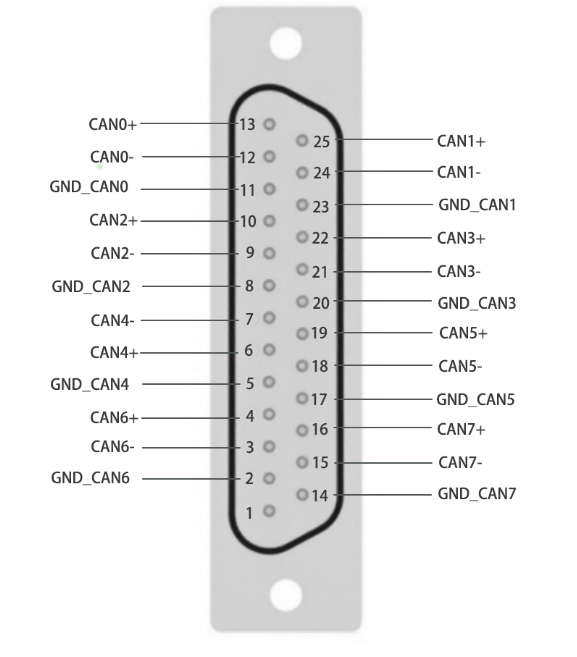

产品DB25端口信号引脚定义
|
引脚 |
信号定义 |
引脚 |
信号定义 |
|
1 |
Not connected |
14 |
GND_CAN7 |
|
2 |
GND_CAN6 |
15 |
CAN7- |
|
3 |
CAN6- |
16 |
CAN7+ |
|
4 |
CAN6+ |
17 |
GND_CAN5 |
|
5 |
GND_CAN4 |
18 |
CAN5+ |
|
6 |
CAN4+ |
19 |
CAN5- |
|
7 |
CAN4- |
20 |
GND_CAN3 |
|
8 |
GND_CAN2 |
21 |
CAN3- |
|
9 |
CAN2- |
22 |
CAN3+ |
|
10 |
CAN2+ |
23 |
GND_CAN1 |
|
11 |
GND_CAN0 |
24 |
CAN1- |
|
12 |
CAN0- |
25 |
CAN1+ |
|
13 |
CAN0+ |
|
|
-

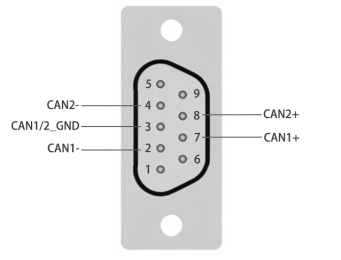

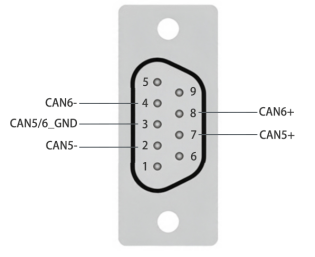

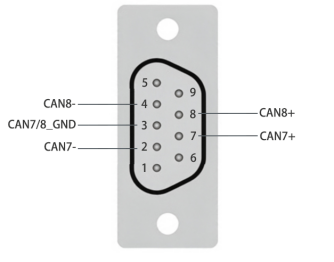

转接线缆CANFD信号引脚定义
|
引脚 |
信号定义 |
|
1 |
Not connected |
|
2 |
CAN1-/CAN3-/CAN5-/CAN7- |
|
3 |
GND_CAN1/2、GND_CAN3/4、GND_CAN5/6、GND_CAN7/8 |
|
4 |
CAN2-/CAN4-/CAN6-/CAN8- |
|
5 |
Not connected |
|
6 |
Not connected |
|
7 |
CAN1+/CAN3+/CAN5+/CAN7+ |
|
8 |
CAN2+/CAN4+/CAN6+/CAN8+ |
|
9 |
Not connected |
UBusStudio软件功能
|
特点 |
描述 |
|
操作简便、直观 |
软件采用拖拽组件方式实现测试系统的设计，操作简便，易学易用 |
|
配置灵活、全面 |
|
|
支持FIBEX数据文件解析 |
|
|
支持AUTOSAR数据文件解析 |
|
|
信号波形显示 |
|
|
支持UDS诊断 |
|
|
总线负载分析 |
|
|
发送、接收数据功能全面 |
|
|
总线数据记录 |
可将总线数据保存为BLF格式和文本文件格式 |
|
支持数据回放 |
可回放、查看总线数据消息的发送接收情况，可用于数据分析 |
资料下载
采购信息
|
产品名称 |
产品型号 |
配置 |
单位 |
|
CPCI/PXI CANFD 车载总线卡 |
UL-CP3631/2CANFD |
2路CANFD接口 |
台 |
|
UL-CP3631/4CANFD |
4路CANFD接口 |
||
|
UL-CP3631/8CANFD |
8路CANFD接口 |
