技术特点：
4路隔离CAN2.0B总线
2路隔离FlexRay总线(每路包括A、B两通道)
后出线由XMC P16引出
满足VITA 42.0结构电气规格
PCIe x1 Gen1总线
兼容PMC P14输出
支持前面板出线
提供定制接口
可以搭配不同的载板实现不同的接口通讯方式，如PCIE、PXI、CPCI、VPX等总线接口

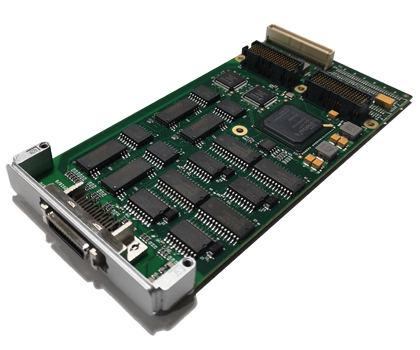

Flexray XMC模块：

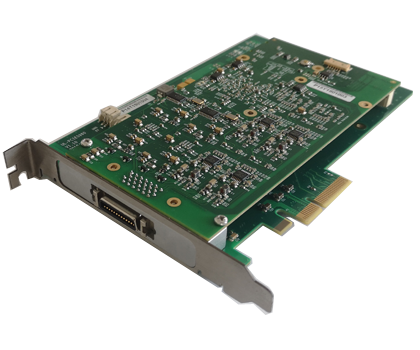

FlexRay PCIE板：

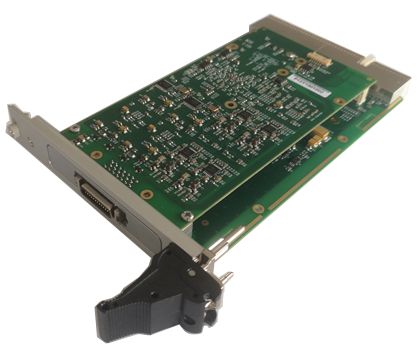

FlexRay 3U CPCI板：

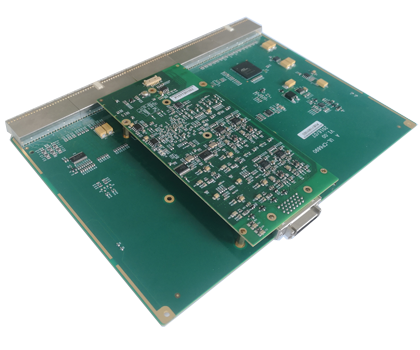

FlexRay 6U CPCI板：
规格参数：
通讯接口
• 满足XMC VITA42.0 结构电气规格；
• PCIe x1 Gen1总线
• 4路隔离CAN2.0B总线
• 2路隔离FlexRay总线(每路包括A、B两通道)
• 后出线由XMC P16引出；兼容PMC P14输出
软件支持
• Linux32/64位
• Wind River VxWorks 6.8/6.9
• Windows 64位
• 国产化操作系统适配

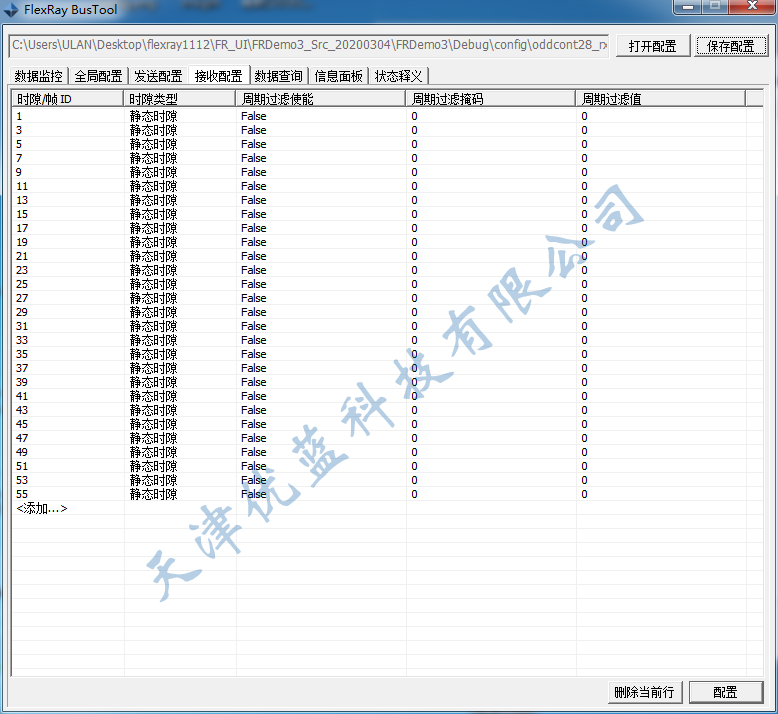

• 提供基于windows平台的图形化测试软件UBusStudio，用户可使用该软件快速搭建仿真、测试系统。
UBusStudio软件功能
|
特点 |
描述 |
|
操作简便、直观 |
采用拖拽组件方式实现测试系统的设计，操作简便，易学易用 |
|

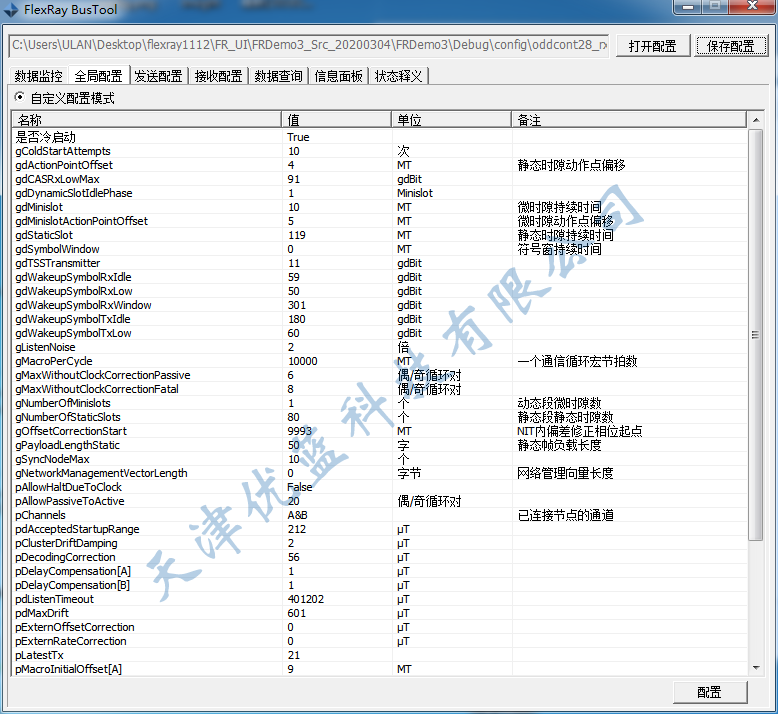

配置灵活、全面 |
支持手工配置FlexRay的Cluster和Node参数； 支持通过FIBEX文件获取总线参数，包括协议参数和时隙参数； 支持A，B通道冗余通讯、单通道通讯和双通道独立通讯配置，可实现最高速率20Mbps。 |
|
支持FIBEX数据文件解析 |
支持FIBEX数据文件获得总线参数、节点参数、时隙配置参数 支持消息帧和信号解析，可通过帧名或信号名进行测试工程设计 自动完成信号物理值和原始数据的转换 |
|
支持AUTOSAR数据文件解析 |
支持AUTOSAR数据文件获得总线参数、节点参数、时隙配置参数 支持消息帧和信号解析，可通过帧名或信号名进行测试工程设计 自动完成信号物理值和原始数据的转换 |
|

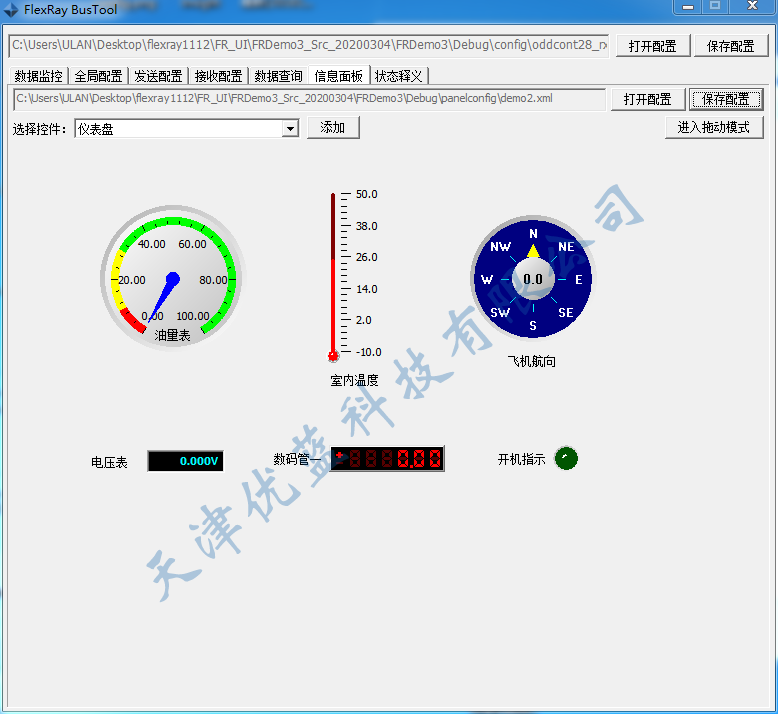

信号波形显示 |
提供Graphic组件图形化显示解析后的总线物理信号 灵活显示模式设置，支持信号之间关系分析 |
|
支持UDS诊断 |
支持FlexRay和CAN总线的UDS诊断功能 |
|
总线负载分析 |
支持总线数据的帧率、负载百分比等特征统计 |
|

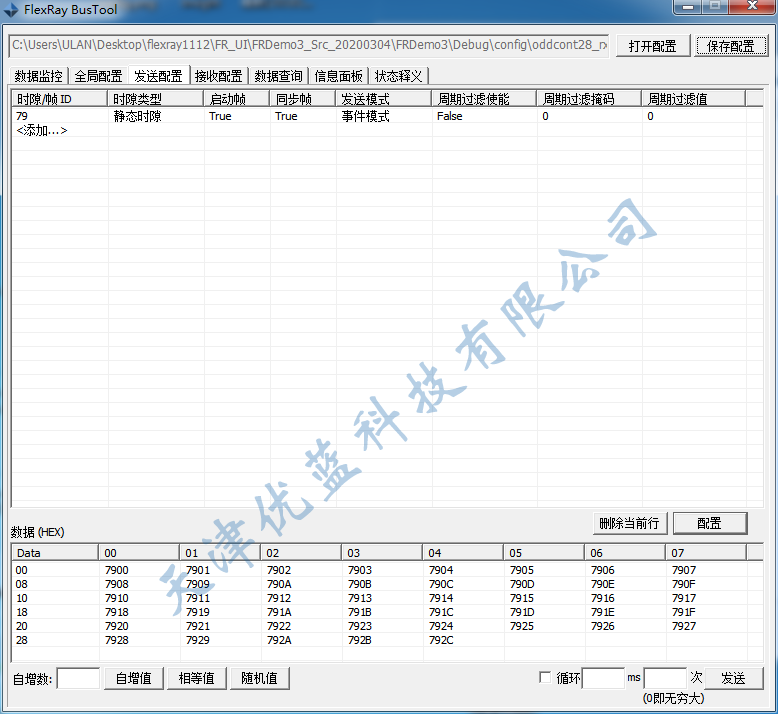

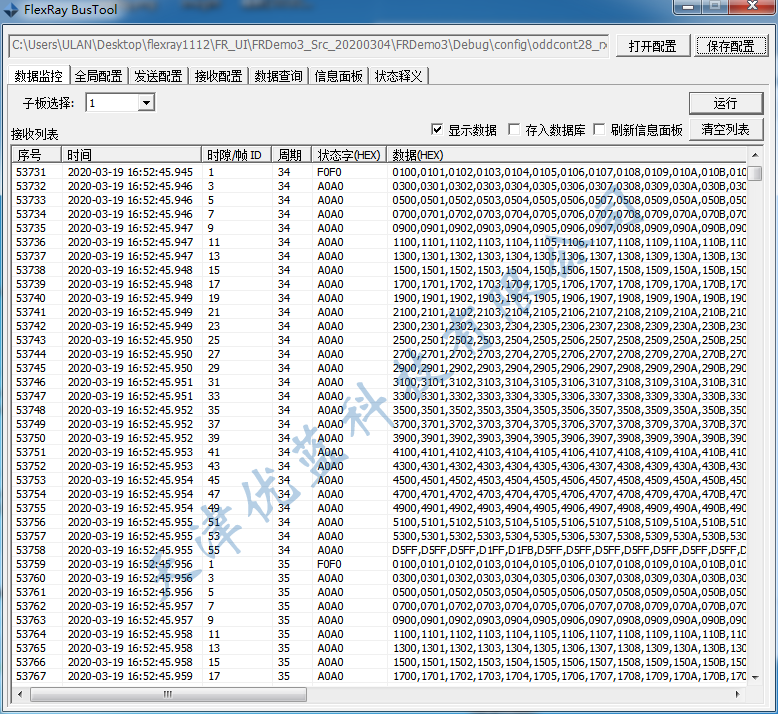

发送、接收数据功能全面 |
支持原始帧数据的手工编辑，可用于芯片级功能测试 支持物理信号的数值发送和接收，软件自动完成信号数值转换 |
|
总线数据记录 |
可将总线数据保存为BLF格式和文本文件格式 |
|

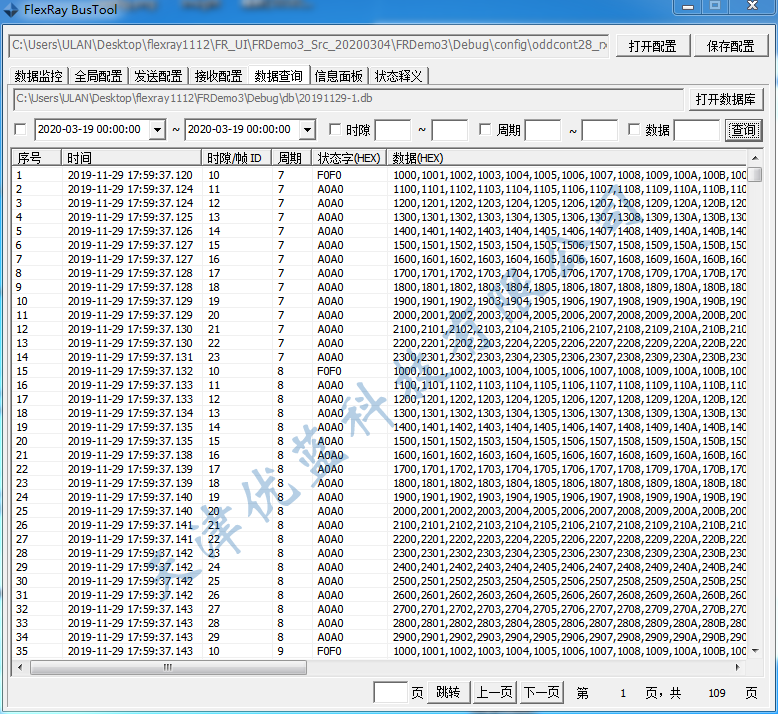

支持数据回放 |
可回放、查看总线数据消息的发送接收情况，可用于数据分析 |
物理特性
• 尺寸：147.5 mm x 74.0 mm，10 mm堆叠高度
环境要求
• 工作温度 -43℃~+85℃
• 存储温度 -50℃~+85℃
电源要求
• 电源输入：DC +12V（+/-10%）
• 功耗： ≤ 8W
配件支持
• 可选配XMC转PCI-E接口卡，便于安装在PC机上
• 可选配XMC转CPCI载板卡，便于安装在加固机箱或PXI测试机箱内
典型应用：
FlexRay总线记录仪
• 可选配低功耗处理器，支持SATA存储，数据库查询
FlexRay总线测试仪
• 搭配支持XMC或PCIE接口的工业计算机，可进行Flexray总线测试
FlexRay总线开发测试
• 支持多通道模拟总线通讯，辅助flexray总线开发测试
增值业务：
优蓝科技以其在FlexRay通讯领域的专业技术，接受广大客户FlexRay相关产品的不同板型、不同功能及应用的定制化开发，我们有信心帮助客户快速交付成熟产品，增加客户产品的附加值，实现共赢。
