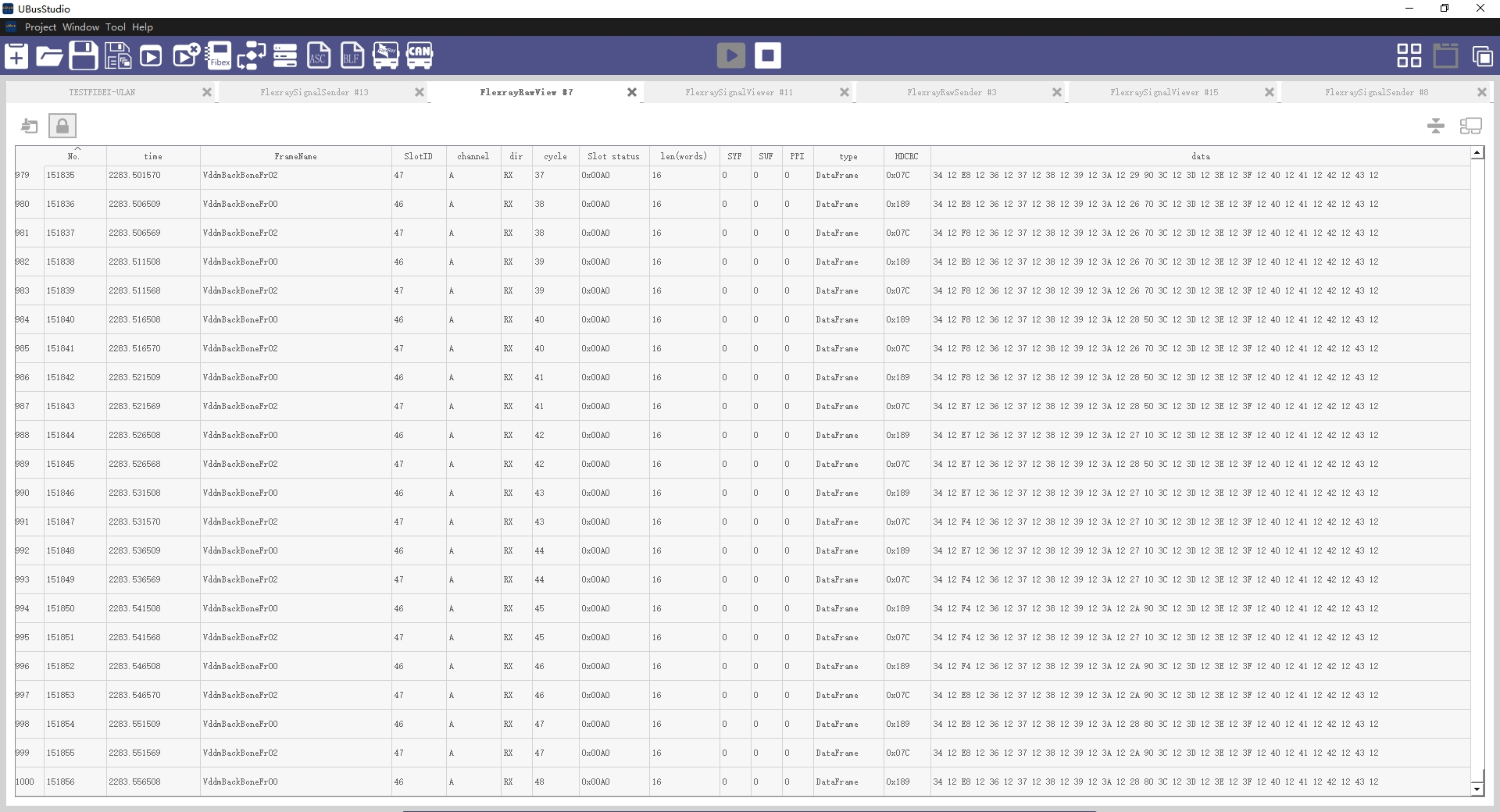

UBusStudio软件是针对天津优蓝科技设计并生产的汽车FlexRay总线、CAN总线和CAN FD总线系列板卡和模块开发的一套总线监控软件，该软件是一个多功能的、专业的处理汽车总线通讯的软件，可用于配置总线通讯参数，可进行数据帧的发送和接收、数据帧的记录和回放，支持FIBEX、AUTOSAR和DBC信号数据库文件的导入和解析。

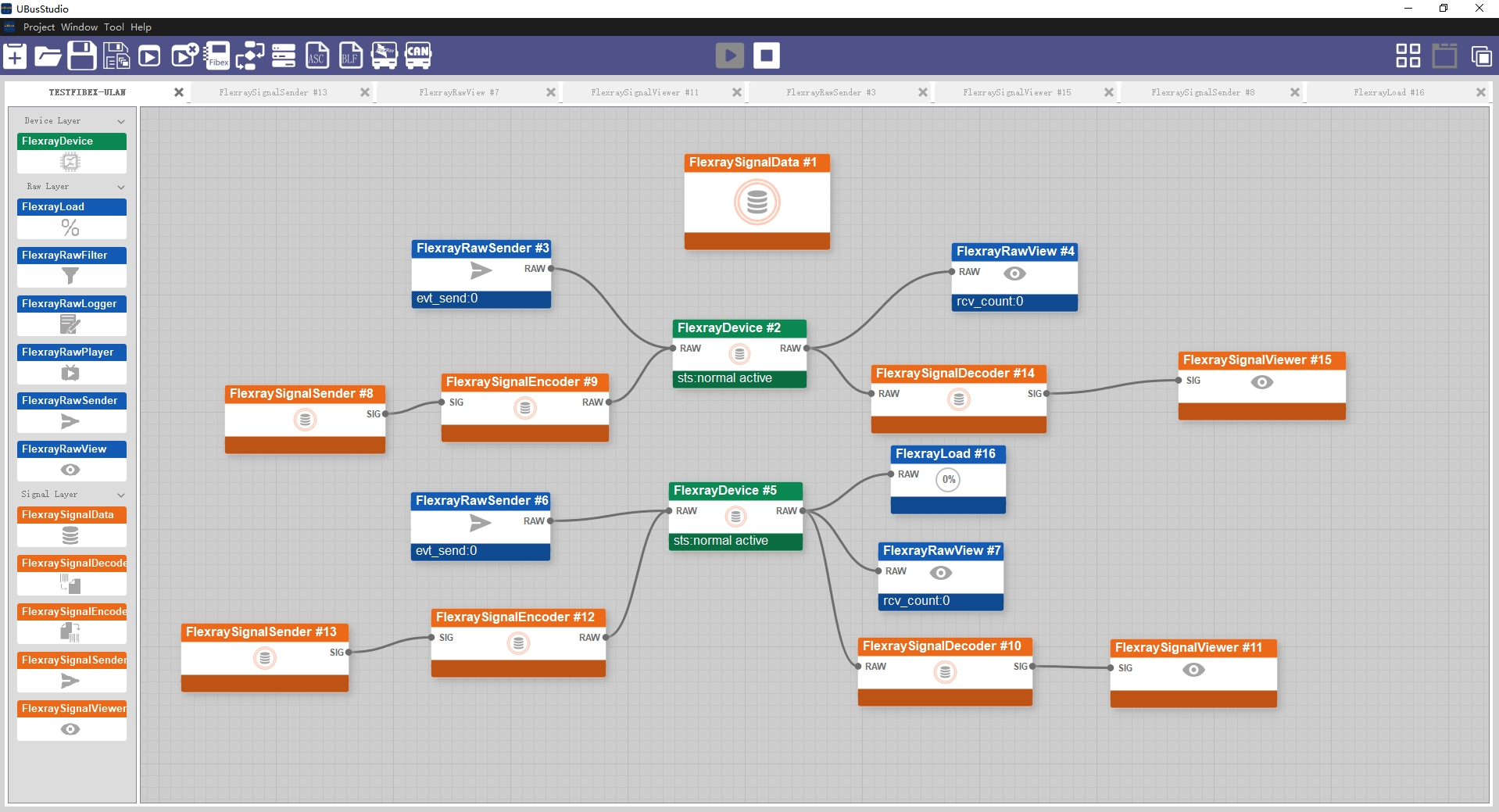

UBusStudio软件是一套免费给客户使用的桌面工具软件，该软件整体采用图形化拖拽组件的工程创建方式，操作直观、易用，类似搭积木的方式就可以在几分钟内创建一个工程。

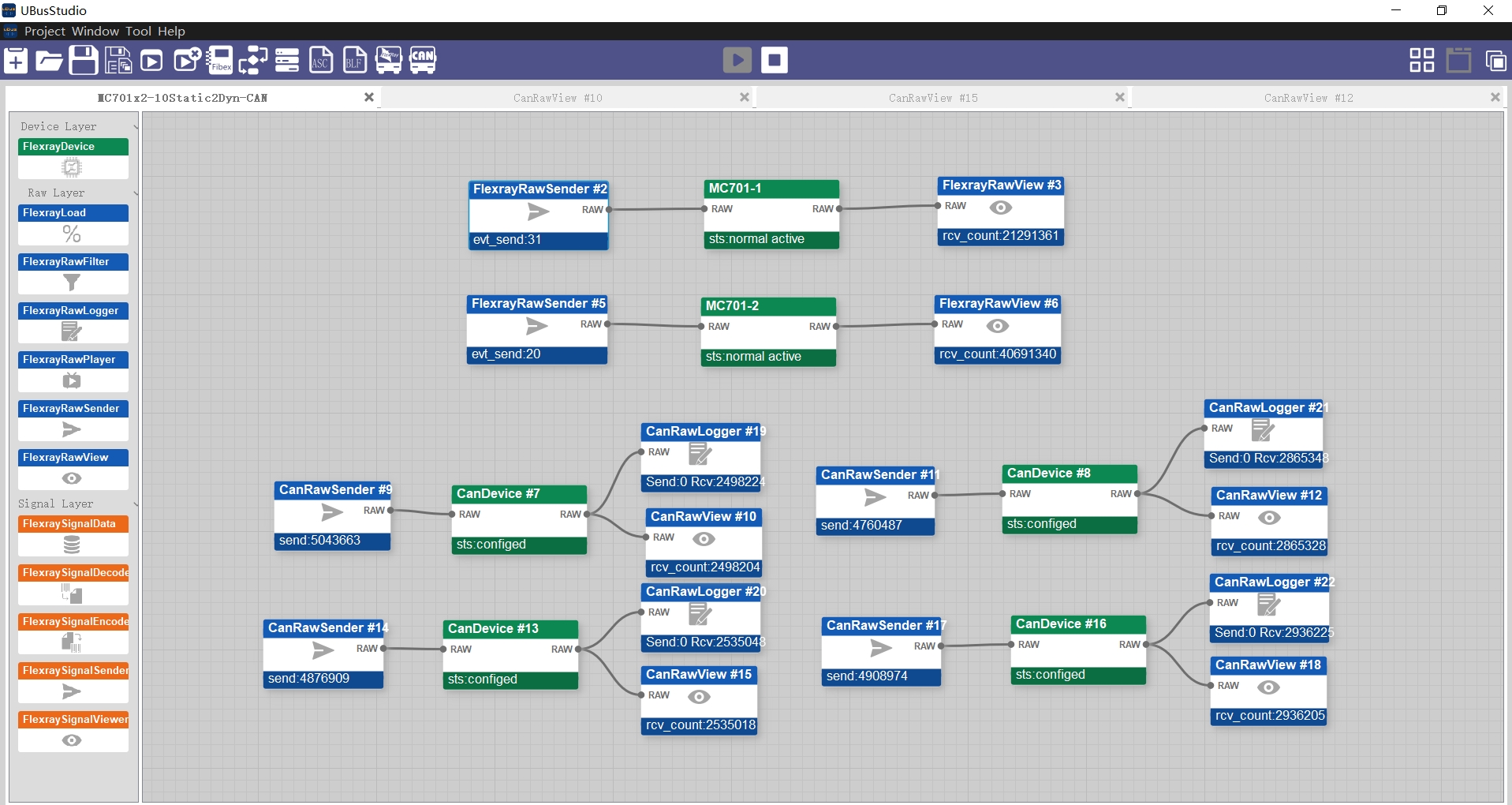

软件可以同时支持多个FlexRay、CAN和CAN FD总线节点的通讯测试，可以在这一个软件平台上建立一套多节点仿真的总线通讯系统。

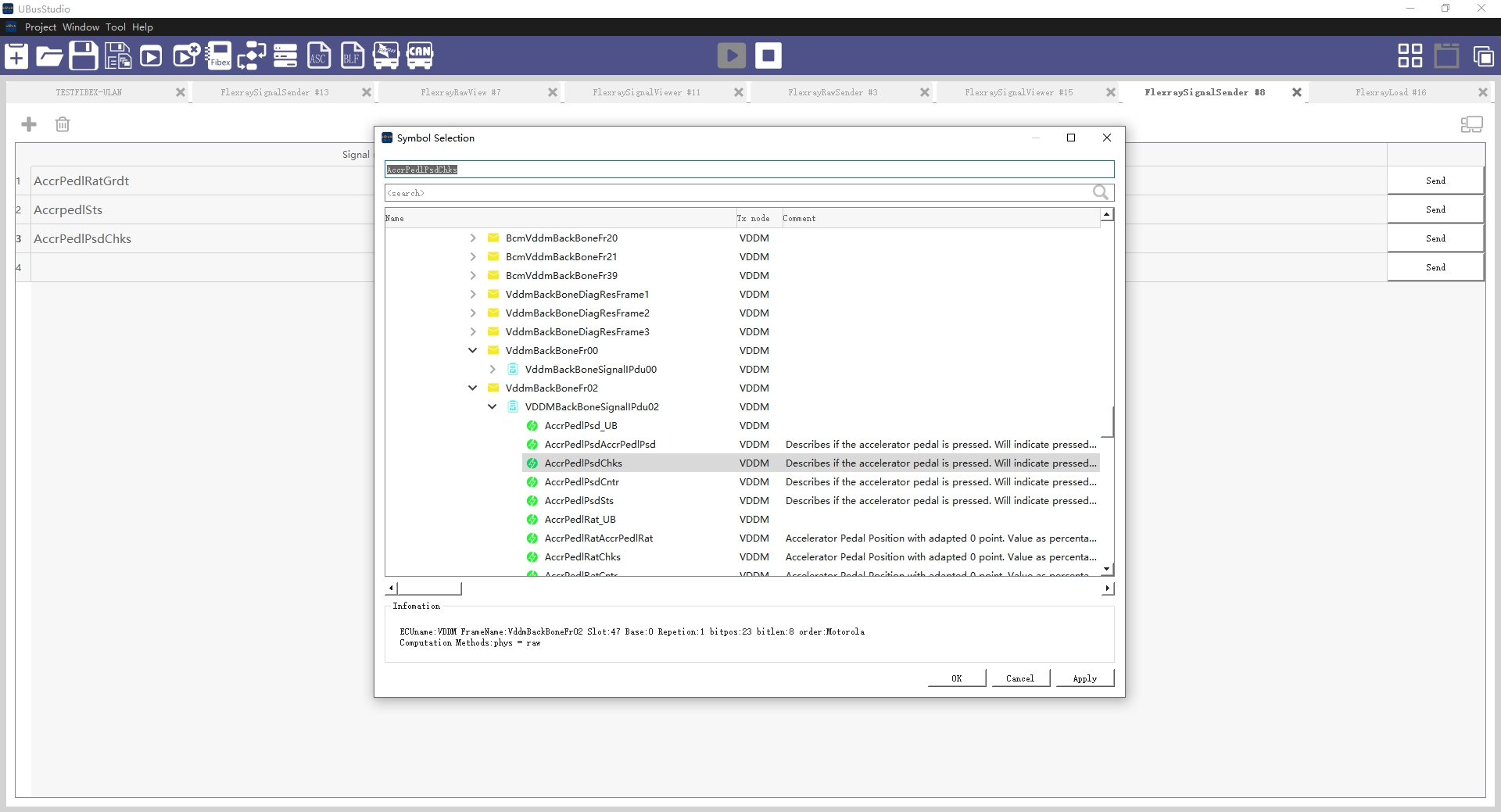

使用该软件可以根据FIBEX/AUTOSAR/DBC数据库文件信息对总线报文进行信号层解析，将16进制的原始帧信息转化为实际的物理量，如温度、压力、转速等。

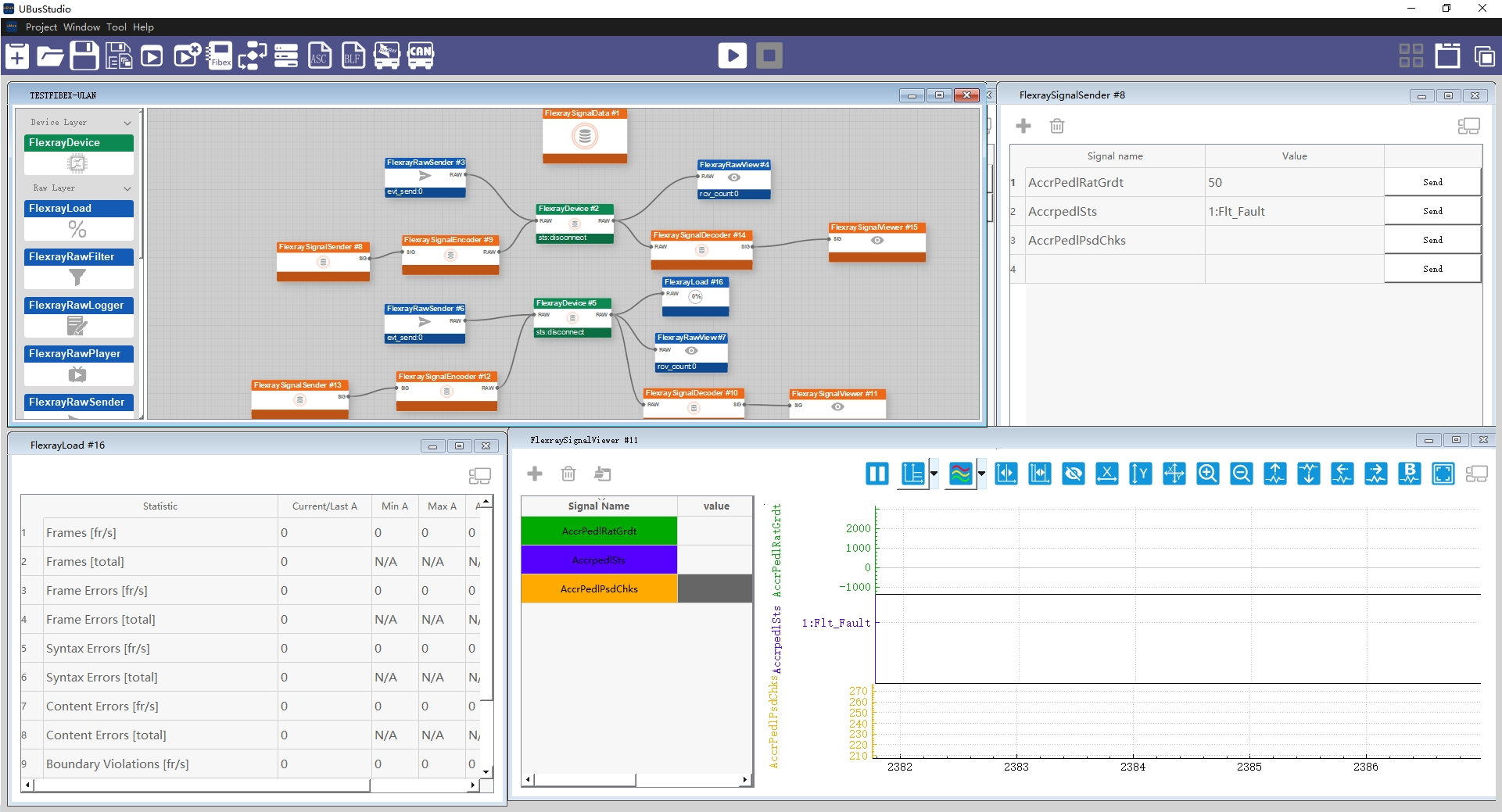

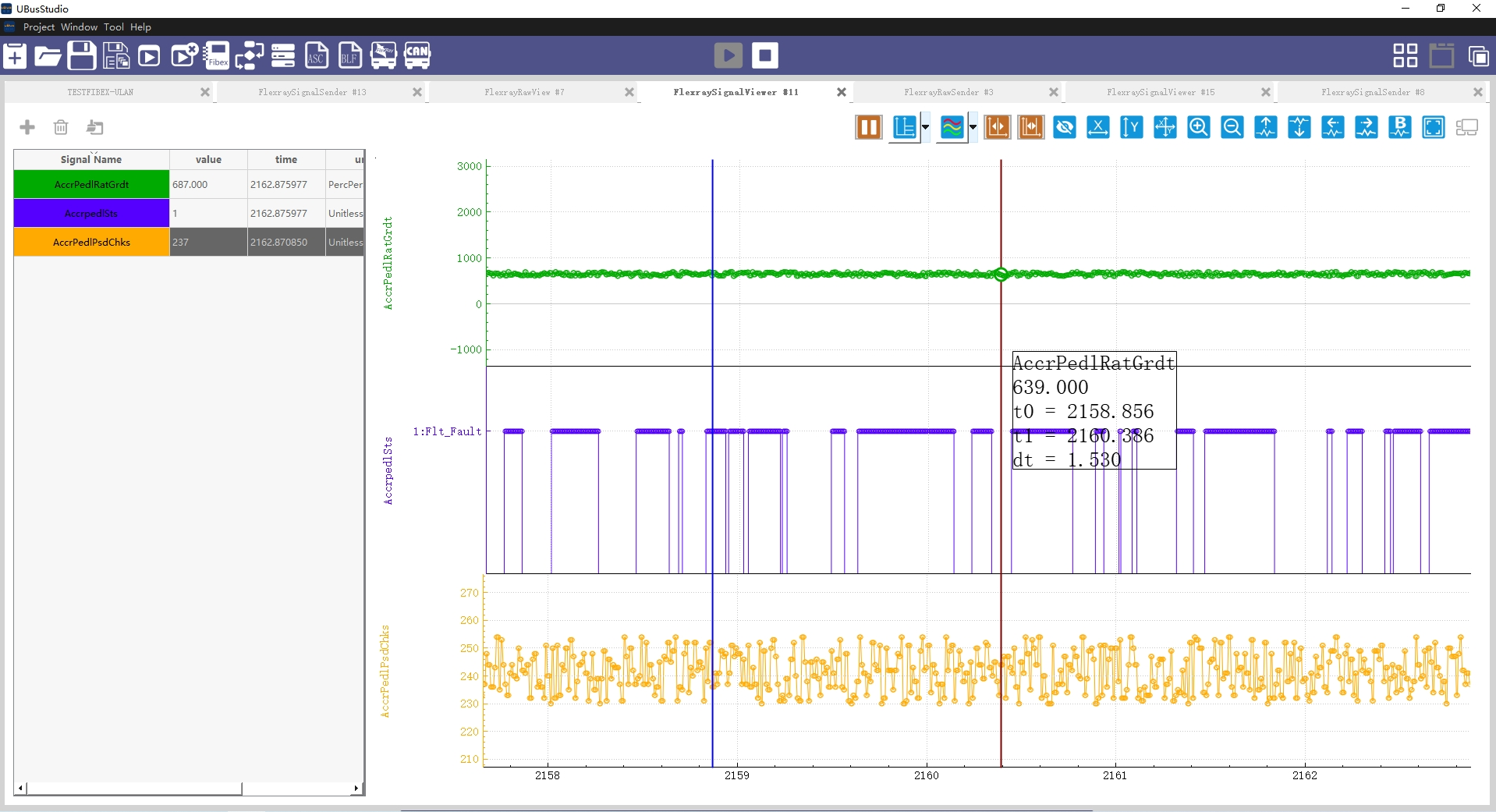

软件提供图形化展示物理信号的组件模块，用户可根据项目需求添加关注的信号名称，支持多个信号同时展示，支持信号播放的暂停、启动，曲线上下移动、缩放，多种颜色标识不同信号，测量信号点之间的时差等操作。



UBusStudio软件支持接收消息的实时记录存储，可以存储为文本格式的LOG文件或压缩格式的BLF文件，并支持LOG、BLF、URC等格式文件的数据回放操作，可以回放数据帧到接收窗口，或回放数据帧到真实的总线上。

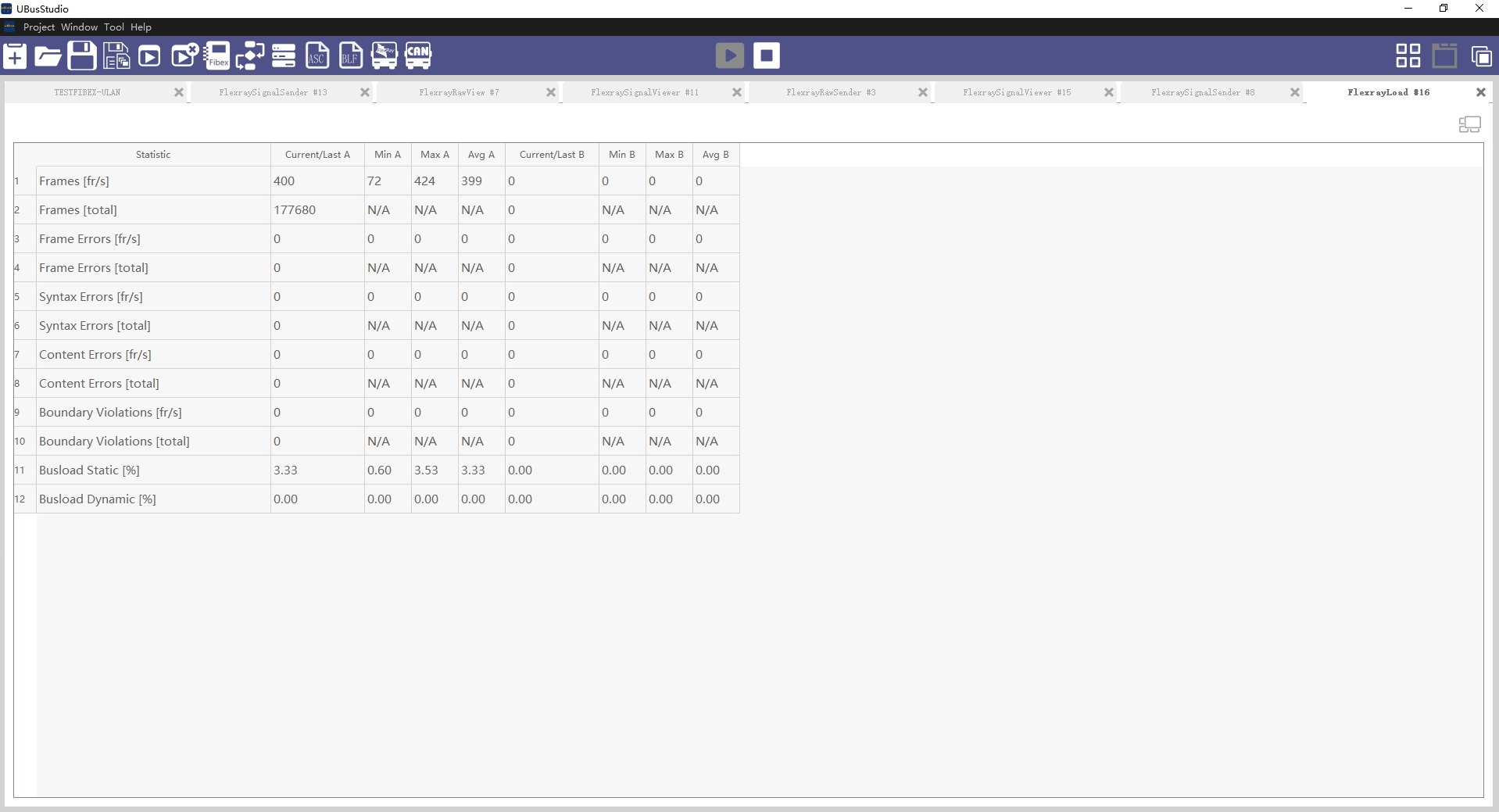

软件支持FlexRay和CAN/FD总线的负载分析。

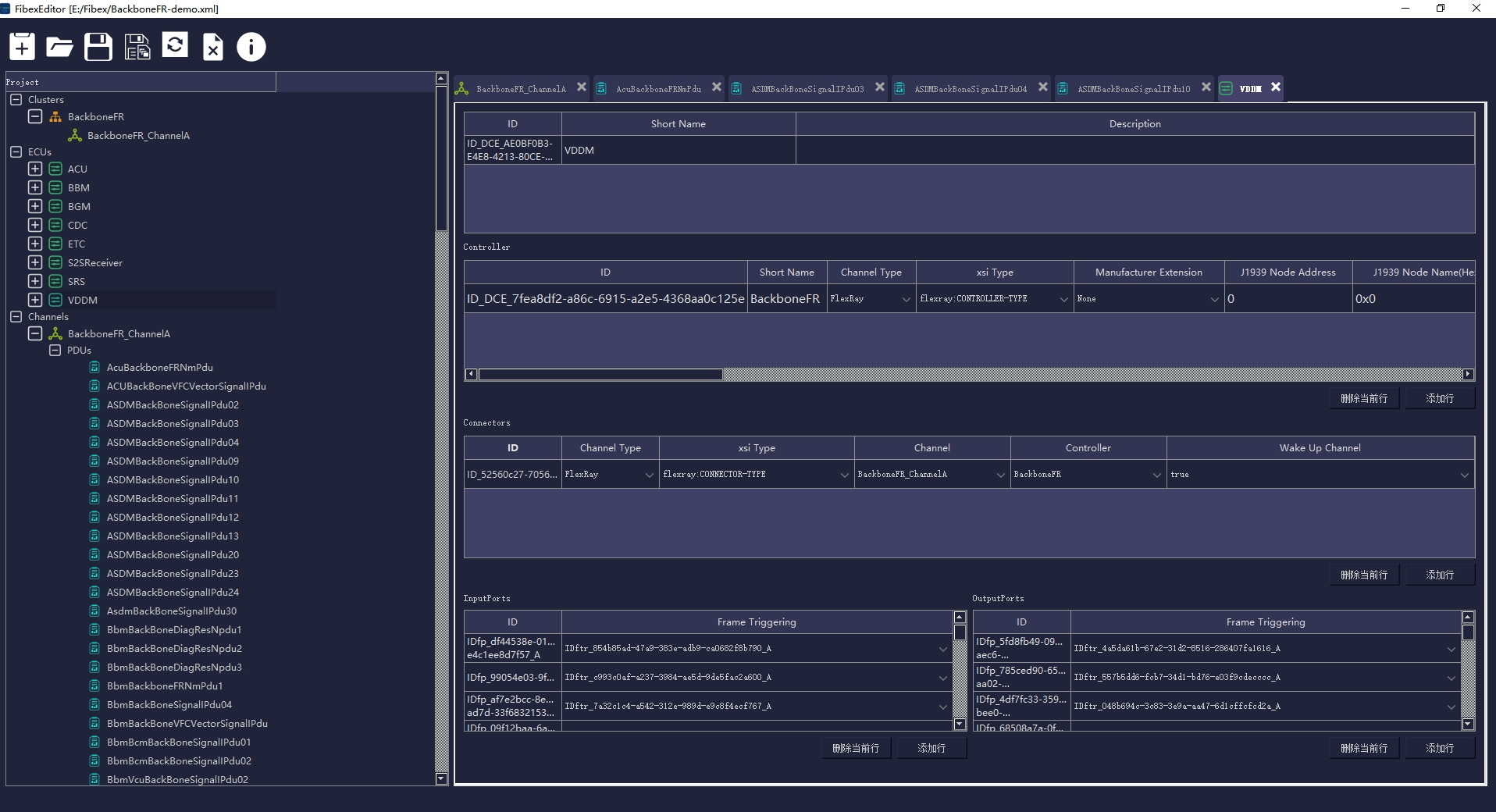

软件支持FIBEX文件的浏览和编辑，可用于分析帧、PDU和信号之间的关系。

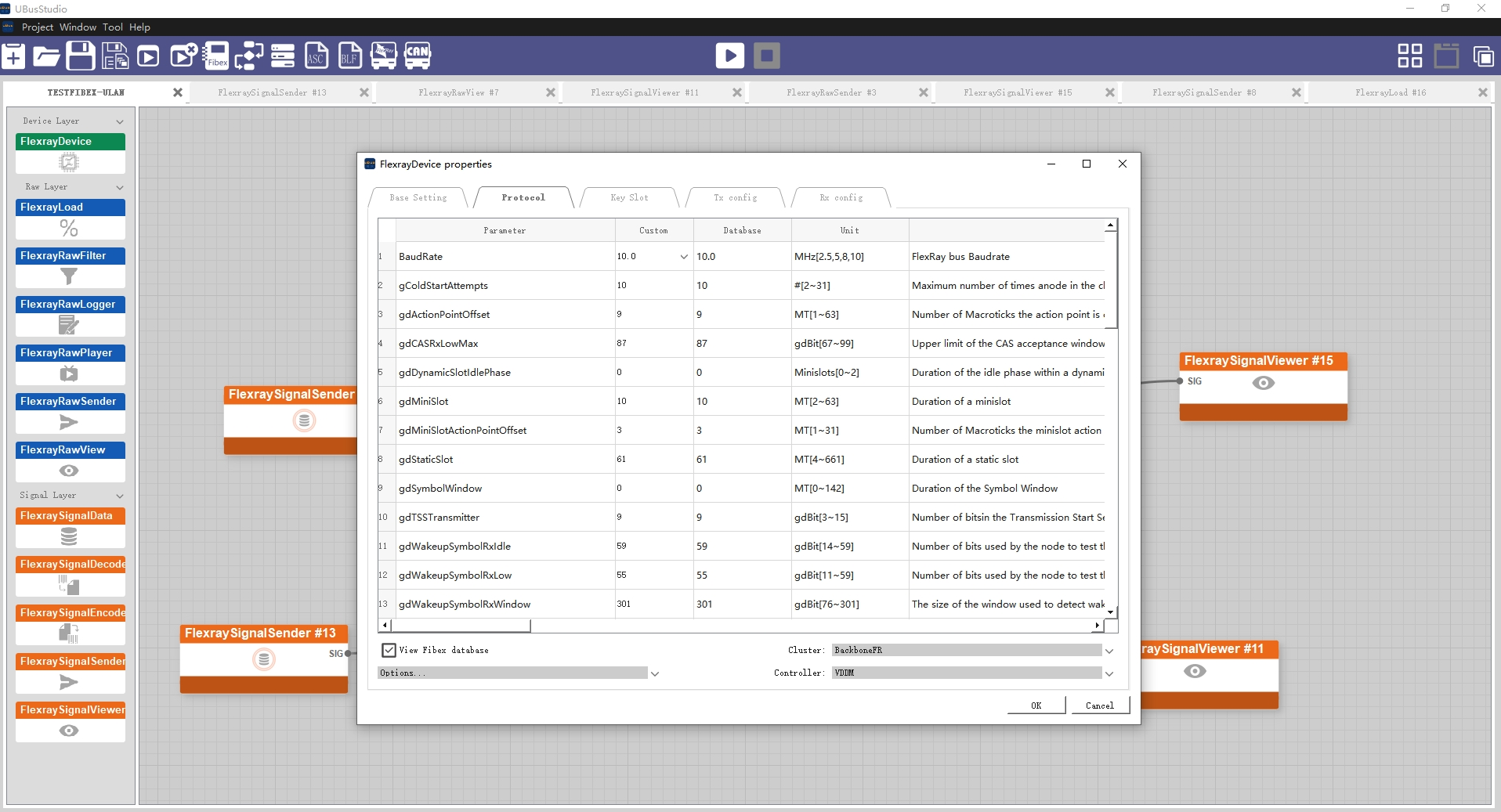

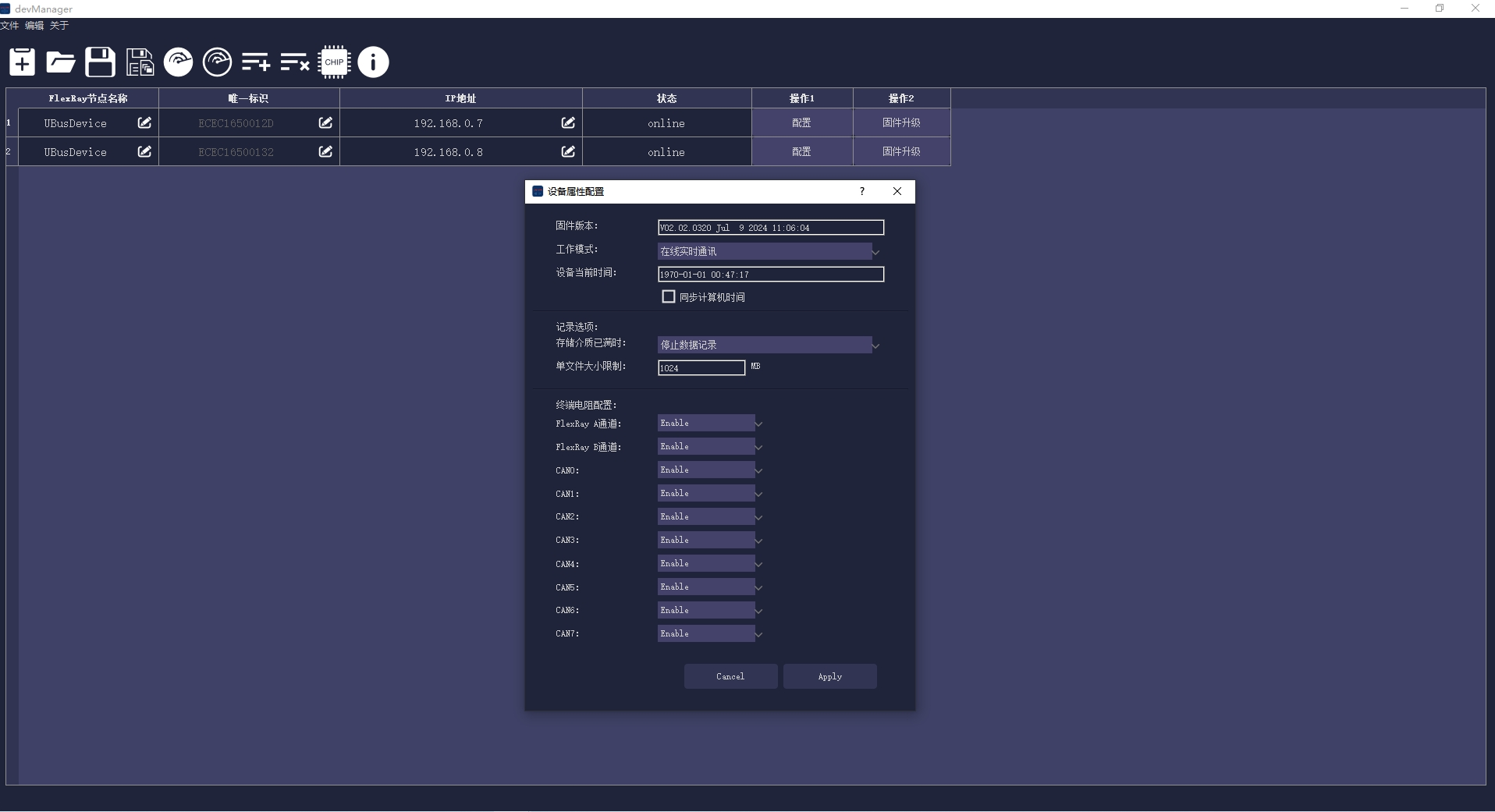

软件支持设备的基本信息设定，包括工作模式、记录参数以及终端电阻配置等。



Windows7、8.1、10、11（32/64bit）操作系统；
系统内存2G以上，CPU2.5GHz或以上；
