产品描述

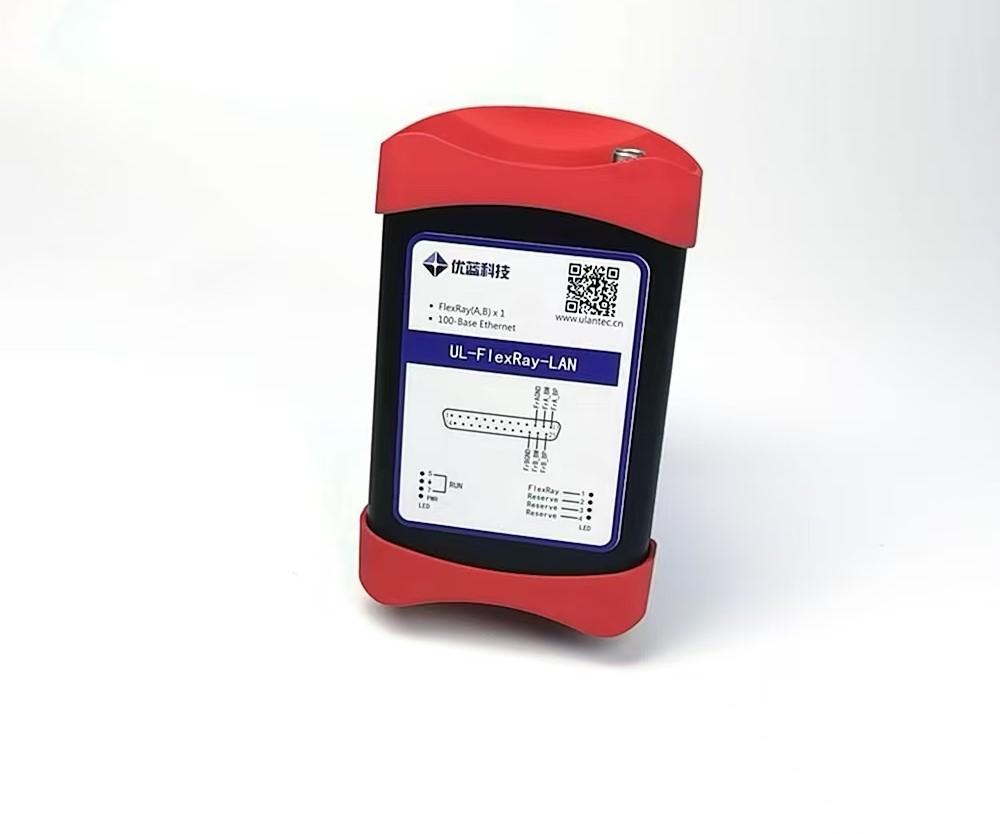

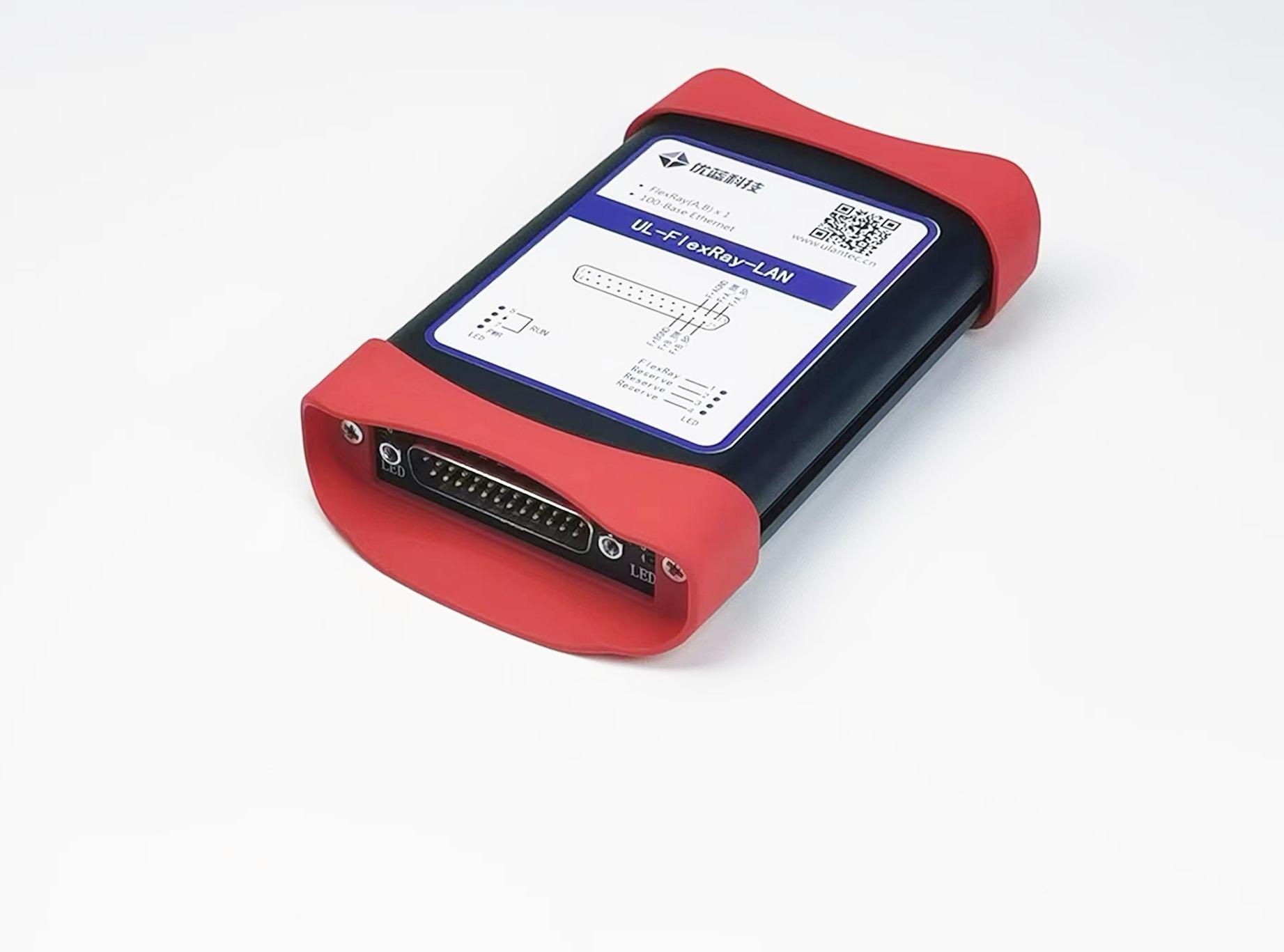

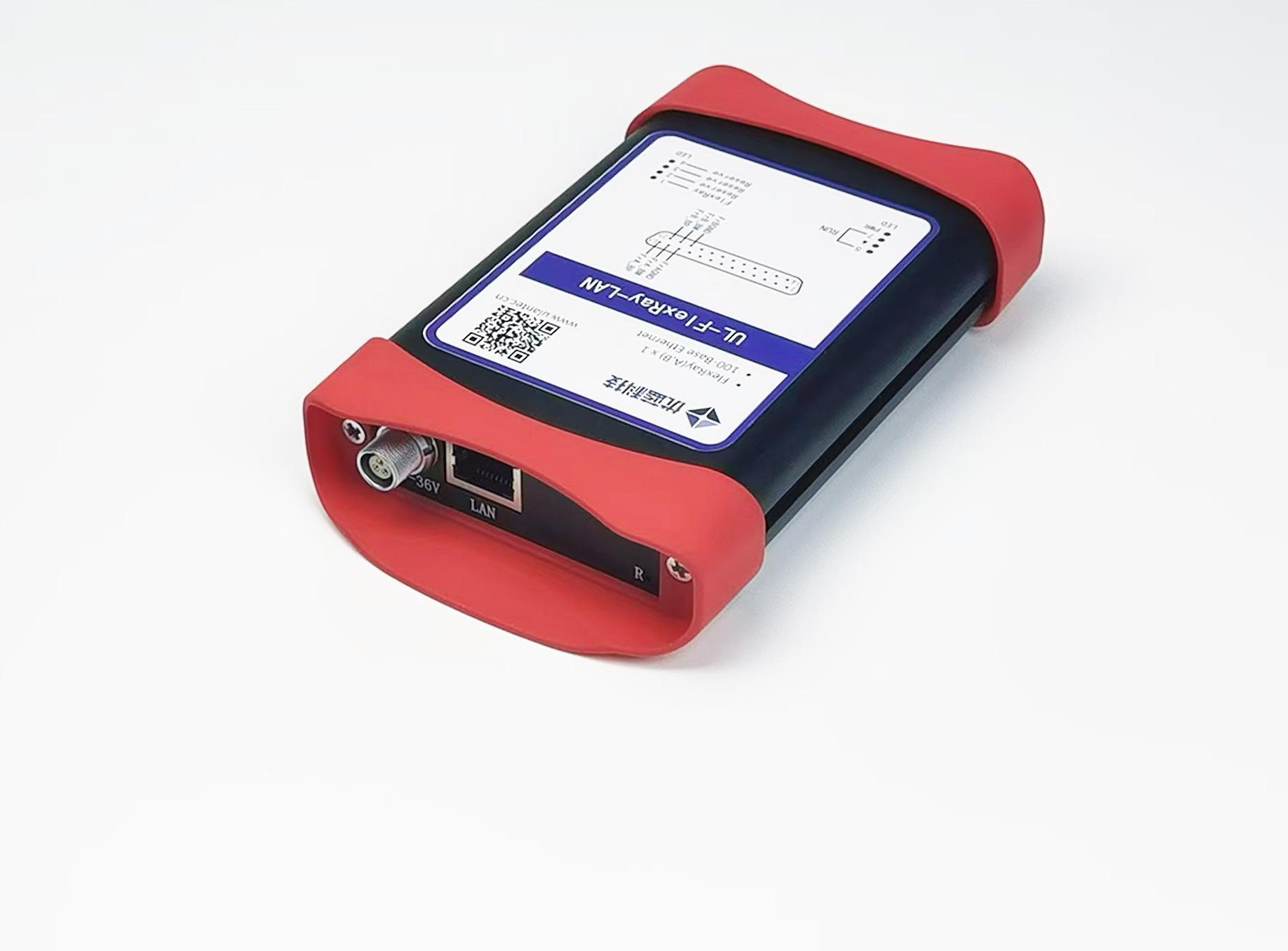

UL-FlexRay-LAN是一款汽车FlexRay总线测试仪，设备整体采用紧凑型、小型化设计，主机可以通过以太网实现FlexRay的所有通讯功能，非常适合于汽车总线的网络开发、仿真、ECU测试等场景。
我们为用户提供基于 windows 平台的汽车总线测试工具 UBusStudio，支持FIBEX、AUTOSAR数据库文件解析，支持FlexRay的UDS诊断功能，可用于总线测试、消息记录和数据分析。提供 windows 平台的二次开发包和丰富的例程，用户可快速编写自己的测试系统。
技术特点
n自带双冷启动节点
支持1路FlexRay总线(含A，B通道)；带辅助节点，可独立进行FlexRay总线建立，可与非冷启动节点的产品进行点对点测试；
n多种速率支持
支持10、8、5和2.5Mbps速率；符合FlexRay协议规范2.1；
n精准时间戳
每一条接收的FlexRay消息都提供精确的微秒级时间戳；
n支持所有FlexRay消息类型
支持静态时隙、动态时隙、符号窗、唤醒符号的发送和接收，可设定周期过滤条件；
n支持FIBEX、AUTOSAR
支持总线信号定义数据库文件(XML、ARXML）解析，在UBusStudio中可直接使用，同时支持二次开发解析；
n支持UDS诊断
支持FlexRay和CAN总线的UDS诊断功能，提供测试软件和二次开发库；
n支持节点Halt重启
支持FlexRay节点在线缆断开或其他原因引起的Halt状态后，可自动重启并尝试加入总线；
技术指标
|
技术参数 |
配置 |
|
FlexRay接口 |
1路（含A，B通道），带隔离，支持2个KeySlot配置 速率支持2.5，5，8，10Mbps 最大有效负载254Bytes |
|
终端电阻 |
提供软件可配置的终端电阻，支持状态保存 |
|
PC 接口 |
以太网RJ45 |
|
温度范围 |
运行温度：-40到+70℃ 存储温度：-45到+85℃ |
|
电源 |
DC9～36V |
|
功耗 |
5W |
|
尺寸(长x宽x高) |
110 x 82 x 24 mm（不含防护件） |
|
操作系统支持 |
Win7，win8，win10，win11,Linux、国产化操作系统 |
|
桌面软件支持 |
UBusStudio（支持在线升级） |
|
二次开发库 |
支持VS C++、C#、QT C++、LabView、Python开发，提供例程 |
|
附件 |
220V转DC12V电源适配器，通讯转接线缆，以太网线 |
引脚定义

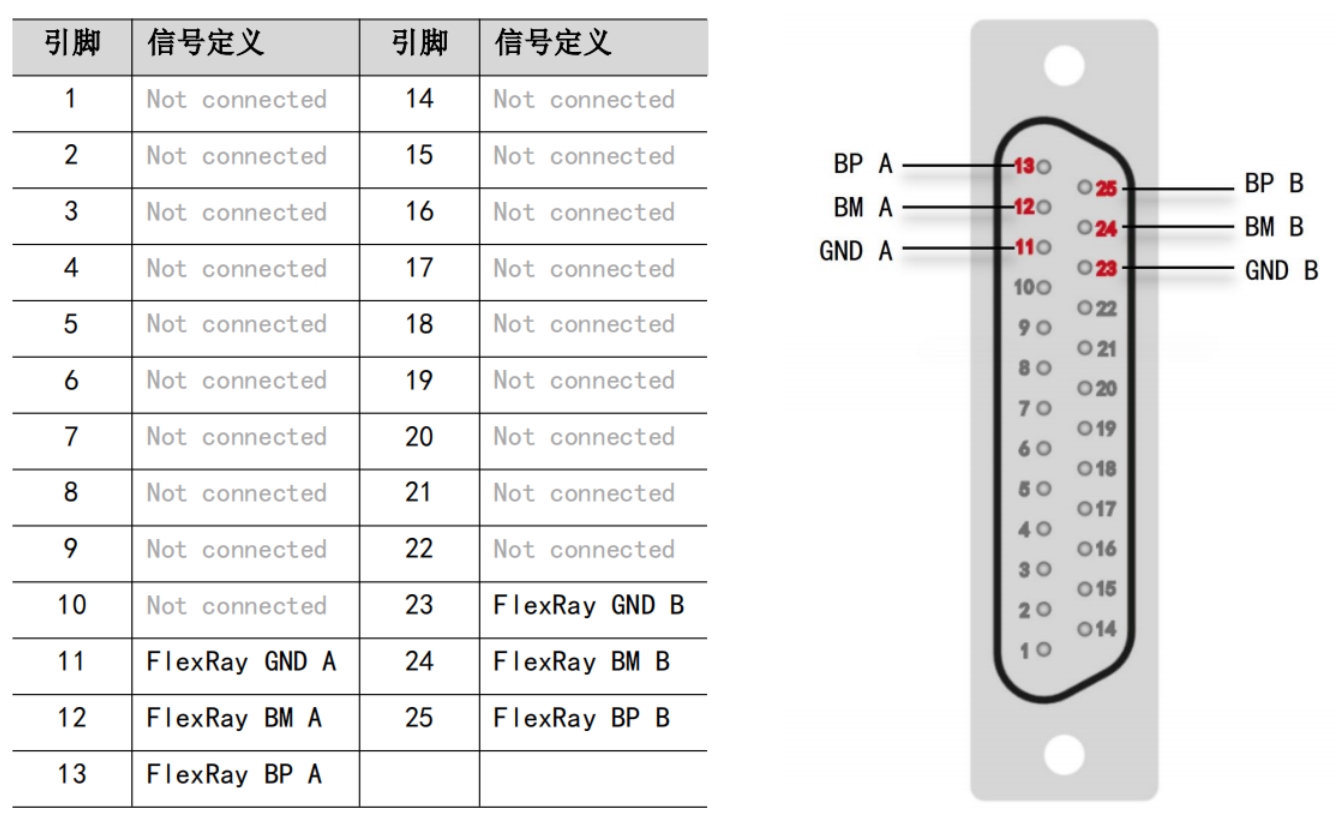

n产品DB25端口信号引脚定义

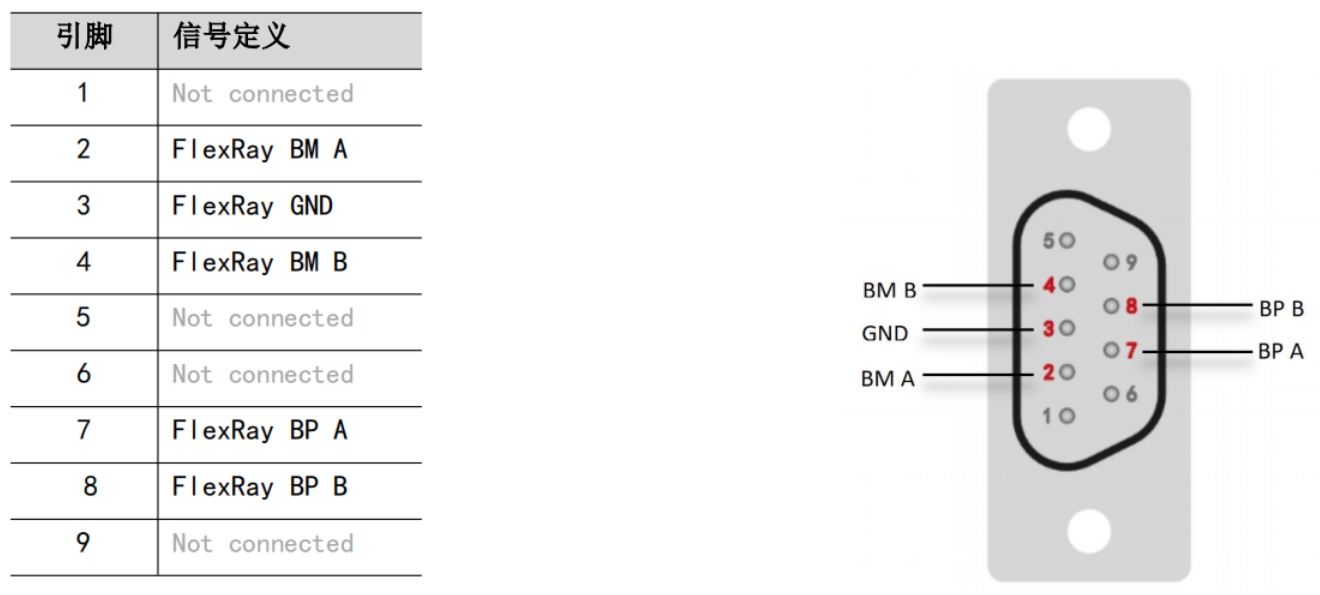

n转接线缆FlexRay信号引脚定义
UBusStudio软件功能
|
特点 |
描述 |
|
操作简便、直观 |
采用拖拽组件方式实现测试系统的设计，操作简便，易学易用 |
|
配置灵活、全面 |
支持手工配置FlexRay的Cluster和Node参数； 支持通过FIBEX文件获取总线参数，包括协议参数和时隙参数； 支持A，B通道冗余通讯、单通道通讯和双通道独立通讯配置，可实现最高速率20Mbps。 |
|
支持FIBEX数据文件解析 |
支持FIBEX数据文件获得总线参数、节点参数、时隙配置参数 支持消息帧和信号解析，可通过帧名或信号名进行测试工程设计 自动完成信号物理值和原始数据的转换 |
|
支持AUTOSAR数据文件解析 |
支持AUTOSAR数据文件获得总线参数、节点参数、时隙配置参数 支持消息帧和信号解析，可通过帧名或信号名进行测试工程设计 自动完成信号物理值和原始数据的转换 |
|
信号波形显示 |
提供Graphic组件图形化显示解析后的总线物理信号 灵活显示模式设置，支持信号之间关系分析 |
|
支持UDS诊断 |
支持FlexRay和CAN总线的UDS诊断功能 |
|
总线负载分析 |
支持总线数据的帧率、负载百分比等特征统计 |
|
发送、接收数据功能全面 |
支持原始帧数据的手工编辑，可用于芯片级功能测试 支持物理信号的数值发送和接收，软件自动完成信号数值转换 |
|
总线数据记录 |
可将总线数据保存为BLF格式和文本文件格式 |
|
支持数据回放 |
可回放、查看总线数据消息的发送接收情况，可用于数据分析 |
在线视频教程
资料下载
采购信息
|
产品名称 |
产品型号 |
配置 |
单位 |
|
FlexRay总线测试仪 |
UL-FlexRay-LAN |
1路FlexRay |
台 |
