产品描述

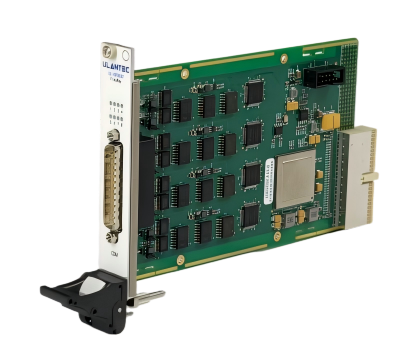

UL-CP3632-ZK是一款CPCI FlexRay全国产化车载总线卡，使用电子元器件满足100%国产化，软件100%自主可控。采用CPCI-3U标准板卡尺寸，兼容CompactPCI规范。它主要用于实现2/4路FlexRay总线（每路包含A/B双通道，最大8通道）的数据通讯与采集。该产品适用于车载网络通信、工业控制等领域，能在紧凑系统中集成多功能模块，支持Windows、Linux、VxWorks等操作系统。
技术特点
-
功能全面
采用3U标准板卡尺寸，机械兼容性好；内置终端电阻跳线，无需外部配件即可匹配总线阻抗；全隔离FlexRay通道，抗干扰能力极强，保障系统安全；支持2.5、5、8、10Mbps速率。
-
国产化
支持国产化定制，使用电子元器件满足100%国产化，软件100%自主可控。
-
通道可选
支持2路、4路通道可选；均符合FlexRay协议2.1；
-
精准时间戳
每一条接收的FlexRay消息都提供精确的微秒级时间戳；
-
支持多种应用场景
汽车电子、工业自动化、轨道交通、通用测试与测量
-
支持FIBEX
支持总线信号定义数据库文件和FIBEX解析，在UBusStudio中可直接使用，同时支持二次开发解析；
-
支持UDS诊断
支持FlexRay总线的UDS诊断功能，提供测试软件和二次开发库；
-
支持多种操作系统
支持Win7、Win10、Win11；VxWorks；Linux操作系统；提供开发例程指导。
技术指标
|
技术参数 |
配置 |
|
FlexRay接口 |
2路、4路可选，支持FlexRay协议2.1， 每个接口具备独立的1kV隔离保护 |
|
终端电阻 |
FlexRay接口提供软件可配置的终端电阻，支持状态保存 |
|
温度范围 |
运行温度：-40到+85℃ 存储温度：-50到+85℃
|
|
电源 |
DC+5V（±5%） |
|
功耗 |
≤8W |
|
尺寸（长x宽x高） |
160 x 100 x 1.6mm |
|
操作系统支持 |
Win7，win10，win11,国产化Linux、VxWorks |
|
桌面软件支持 |
UBusStudio（支持在线升级） |
|
二次开发库 |
支持VS C++、C#、QT C++、LabView、Python开发，提供例程 |
|
附件 |
FlexRay总线线缆(DB25转DB9x4)或(DB25转DB9x2) |
引脚定义
-
产品DB25端口信号引脚定义
-
转接线缆信号引脚定义
表格中*取值为1、2、3、4，FL1、FL2、FL3、FL4连接器定义以此类推。

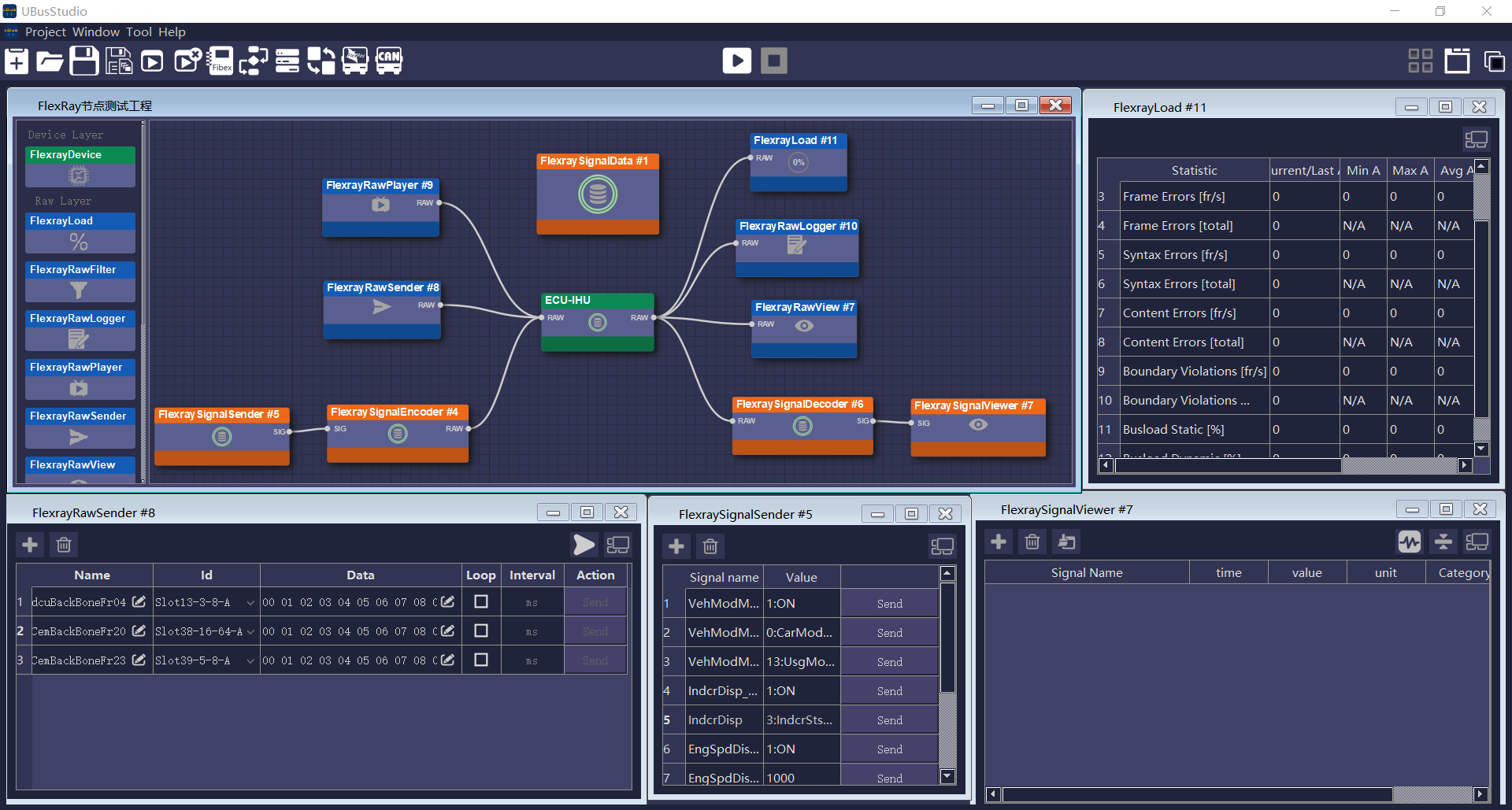

UBusStudio软件功能
|
特点 |
描述 |
|
操作简便、直观 |
软件采用拖拽组件方式实现测试系统的设计，操作简便，易学易用 |
|
配置灵活、全面 |
|
|
支持FIBEX数据文件解析 |
|
|
支持AUTOSAR数据文件解析 |
|
|
信号波形显示 |
|
|
支持UDS诊断 |
|
|
总线负载分析 |
|
|
发送、接收数据功能全面 |
|
|
总线数据记录 |
可将总线数据保存为BLF格式和文本文件格式 |
|
支持数据回放 |
可回放、查看总线数据消息的发送接收情况，可用于数据分析 |
资料下载
采购信息
|
产品名称 |
产品型号 |
配置 |
单位 |
|
CPCI全国产化 FlexRay车载总线卡 |
UL-CP3632-ZK/2FR |
2路FlexRay接口(每路含A、B通道） |
台 |
|
UL-CP3632-ZK/4FR |
4路FlexRay接口(每路含A、B通道） |
