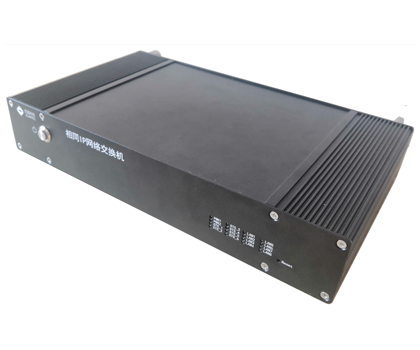

1.1 产品描述
相同IP地址网络交换机是基于嵌入式处理器的网络交换设备，支持100M/1000M网络。该交换机可同时将６台具有相同IP地址的设备接入同一台PC机。实现一台PC机同时对多个具有相同IP地址的设备实现网络测试和数据通信。该交换机可通过Host/UpLink端口实现多台互联，达到一台PC机同时控制多台MC905交换机功能。实现更多具有相同IP地址的设备同时链接至一台PC机。根据设计指标最多可允许2台交换机互联，实现12个相同IP地址的设备接入同一台PC机。(通过配备独立电源，理论上可实现42台交换机实现互联)配合专用PC机软件可实现对以太网产品的批量在环测试、老化测试、出厂功能测试、开发功能测试等应用场景。相较于传统测试方案，该设备的使用减少了PC机数量，集约化了测试流程，降低对PC机性能要求，提高测试效能。
该设备采用风扇主动散热方式，可长期稳定运行，可靠性高，网络测试功能卓越，可应用语 100M/1000M 以太网设备的测试以及汽车等领域相关产品的以太网测试。
网络交换机提供windows平台的UBus_NetTool桌面测试工具，用户可直接使用该软件进行以太网速率、带宽、以及长时间考核测，并可将预设的异常数据保存为日志文件供后期查看。
1.2 技术指标
1.2.1 主要技术指标
Ø 以太网接口（Deives Link）：6路RJ45，100M/1000M自适应，支持相同IP地址设备同时接入；Ø 以太网接口（Host/UpLink）：2路RJ45，100M/1000M自适应。
Ø 指示灯：16路。其中2路电源指示灯，6路运行状态指示灯，8路以太网链状态指示灯，
1.2.2 接口指标
Ø 面板A（前面板）：> 1个电源开关，
> 16个电源指示灯，
> 1个reset恢复默认配置按钮；
Ø 面板B（后面板）：
> 2个电源插头（一个用于链接电源适配器，另一个为供电输出为级联交换机供电）
> 8个RJ45
-- 2个为Host/UpLink接口，用于链接PC机或交换机互联；
-- 6个Deives Link接口，用于链接具有相同IP地址的设备；
1.2.3 供电指标
Ø 电源输入：DC12V（9V~13V）Ø 功耗：≤35W
1.2.4 使用环境指标
Ø 工作温度：-20℃～+50℃Ø 存储温度：-40℃～+85℃
1.2.5 外形尺寸与重量
Ø 尺寸：286.0 x 165.6 x 50.0 mm(壳体净尺寸) ；后面板把手长度：25mmØ 重量：650g
