技术特点：
2路隔离CAN2.0B总线
1路隔离FlexRay总线(包括A、B两通道)
后出线由XMC P16引出
满足VITA 42.0结构电气规格
PCIe x1 Gen1总线
兼容PMC P14输出
支持前面板出线
提供定制接口
可以搭配不同的载板实现不同的接口通讯方式，如PCIE、PXI、CPCI、VPX等总线接口

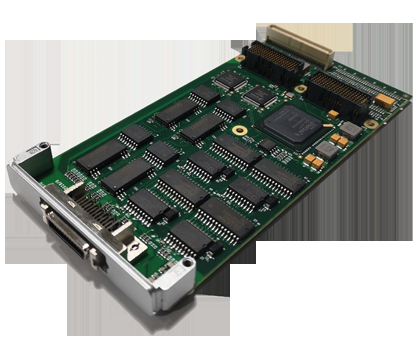

Flexray XMC模块：

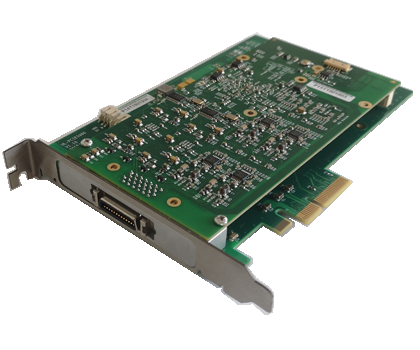

FlexRay PCIE板：

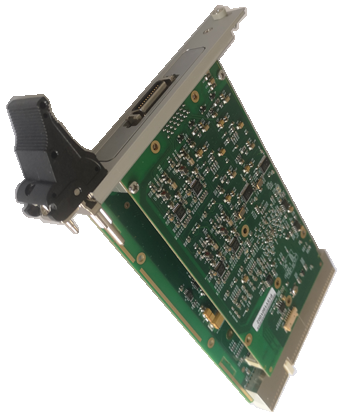

FlexRay 3U CPCI板：
FlexRay 6U CPCI板：
规格参数：
通讯接口
• 满足XMC VITA42.0 结构电气规格；
• PCIe x1 Gen1总线
• 2路隔离CAN2.0B总线
• 1路隔离FlexRay总线(包括A、B两通道)
• 后出线由XMC P16引出；兼容PMC P14输出
软件支持
• Linux32/64位
• Wind River VxWorks 6.8/6.9
• Windows 64位
• 国产化操作系统适配
• 提供基于windows平台的图形化测试软件Flexray BusTool，用户可使用该软件快速搭建仿真、测试系统。
首先根据Flexray系统的总线设计规划来配置Flexray卡的全局初始化参数，界面如下图所示：
2、根据发送数据和接收数据的实际需求，分别多发送和接收时隙进行配置，界面如下：
3、发送和接收参数配置好以后，点击进入数据监控界面，点击【运行】按钮启动Flexray通信，界面如下：
总线运行起来后，监控界面会显示接收到的flexray信息。同时软件可以将接收到的消息存入本地数据库文件，便于后期进行数据查看和分析，对于简单的数据分析来说，此功能满足大部分用户的需求。软件界面如下：
软件还提供flexray总线消息的物理量显示，可以在软件界面上拖拽图形显示控件，布局实时监控画面，如下图所示：
物理特性
• 尺寸：147.5 mm x 74.0 mm，10 mm堆叠高度
环境要求
• 工作温度 -43℃~+85℃
• 存储温度 -50℃~+85℃
电源要求
• 电源输入：DC +12V（+/-10%）
• 功耗： ≤ 8W
配件支持
• 可选配XMC转PCI-E接口卡，便于安装在PC机上
• 可选配XMC转CPCI载板卡，便于安装在加固机箱或PXI测试机箱内
典型应用：
FlexRay总线记录仪
• 可选配低功耗处理器，支持SATA存储，数据库查询
FlexRay总线测试仪
• 搭配支持XMC或PCIE接口的工业计算机，可进行Flexray总线测试
FlexRay总线开发测试
• 支持多通道模拟总线通讯，辅助flexray总线开发测试
增值业务：
优蓝科技以其在FlexRay通讯领域的专业技术，接受广大客户FlexRay相关产品的不同板型、不同功能及应用的定制化开发，我们有信心帮助客户快速交付成熟产品，增加客户产品的附加值，实现共赢。
