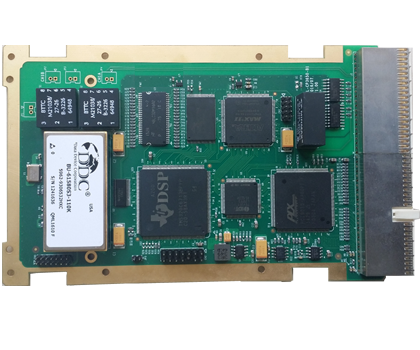

单路1553B CPCI通讯卡（DDC-61580)

1. 产品概述
美国标准MIL-STD-1553B（飞机内部时分制指令/响应式多路传输总线）是美国专为飞机上的设备制定的一种信息传输总线标准，世界上有许多国家（GJB289A-97是依据MIL-STD-1553B制定的）引用了这个标准，其优越性、可靠性、合理性已被广泛的应用所证实。
    1553B总线CPCI插卡是一种具有智能化、通用化和标准化特征的1553B多路传输总线通信接口模块。该模块为33/66MHz 32位PCI 总线插卡，可插入CPCI 计算机中，为其提供符合MIL-STD-1553B标准的通信接口，使PC计算机能够连接1553B总线网络，成为网络中的一个终端，实现分布式实时通信。采用智能化设计方案，由板上DSP处理器对1553B信息进行处理并通过板上的PCI总线与主机实时交换数据；该板具有BC/RT/MT一体化特征，通过软件编程，可选择该板工作在总线控制器（BC）、远程终端（RT）或总线监视器（MT）模式。

2. 主要技术指标：
 33MHz/66Mhz 32Bit PCI总线；满足GJB289A-97《飞机里面时分制指令/响应型多路传输数据总线要求》；
 1553B控制器选用美国DDC公司的BU-61580芯片;
 智能DSP（TI TMS32OC6713）处理；
 板载数据缓存容量64MB
 双通道1553B总线通信接口。
 软件编程选择BC、RT或MT工作模式；
 RT地址由软件编程选择或外部地址信号线(隔离输入)确定，具备地址校验功能；
 总线传输速率1Mbps；
 支持总线传输耦合和总线直接耦合；
 总线传输字差错率不大于10-7；
 RT状态字响应时间不大于12μs；;
 32KB双口存储器，用于DSP和主机之间交换数据；
 支持PCI总线的中断操作；
 1553B总线信号支持前后出线，前出线为三同轴连接器BJ77；

3. 其他技术指标
3.1. 供电指标：
 电源输入：DC5V、DC3.3V（+/-5%）
 功耗 : ≤ 8W
3.2. 环境指标：
 工作温度：-20℃～60℃ (可扩展到-40℃～70℃)
 存储温度：-40℃～70℃
3.3. 外形尺寸：
 尺寸：100 mm×160mm ×1.6mm
3.4. 操作系统支持：
 WindowsXP、WindowsXPE、Vxworks、麒麟Linux系统等。
