产品描述

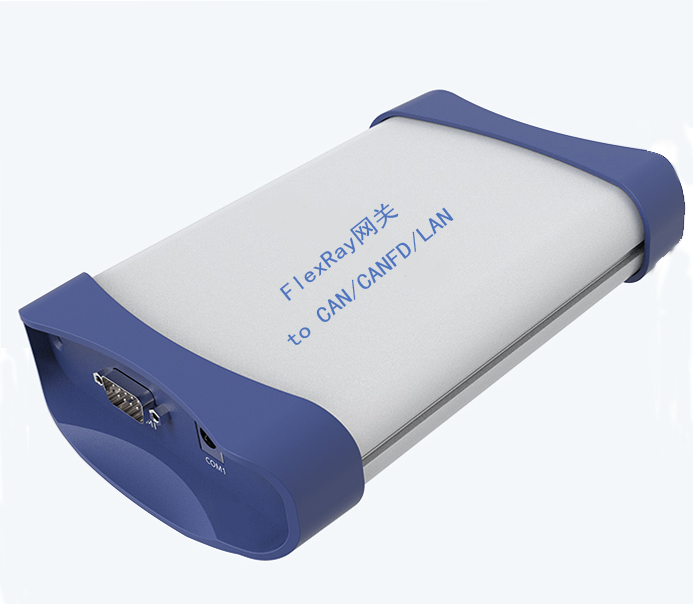

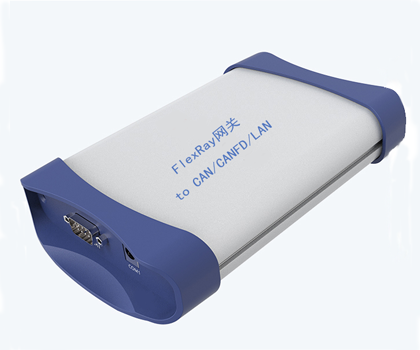

UL-FLEXRAY-GATEWAY是基于NXP车载网关芯片（32位处理器）实现的一类FlexRay车载网关模块，可实现用户要求的CAN与FlexRay指定参数和转发逻辑下的数据收发。解决FlexRay 网络与 CAN 网络之间因协议、帧格式和调度机制不同而无法直接互通的问题。元器件支持100%国产化。
技术特点
-
功能全面
从 FlexRay 总线接收数据帧，取出有效载荷，按 CAN 帧格式重新封装后发送至 CAN 总线；
-
低功耗、高集成
接口、控制器与电源高度集成于单一模块，安装与维护简便；
-
适应性强
既可用于车辆内部两网互联，也可用于电力、化工等工业控制现场的总线互通。
技术指标
|
技术参数 |
配置 |
|
FlexRay接口 |
1路（含A，B通道），符合Flexray-Protocol-Specification-v2.1-Rev-A，支持2.5，5，8和10Mbps的数据速率； |
|
CAN接口 |
1路，符合CAN2.0A/B规范 |
|
温度范围 |
运行: -40到+85℃ 储存: -40到+85℃ |
|
电源 |
DC9~36V |
|
功耗（典型值） |
3W |
|
外型尺寸（长x宽x高） |
≤115 x 60 x 26 mm |
|
外壳 |
铝合金材质，底部带4个安装孔 |
|
对外连接器 |
JAE的MX34016NF1板载插座 |
注意：本产品需要根据实际转换协议做固件的定制开发。
资料下载
采购信息
|
产品名称 |
产品型号 |
配置 |
单位 |
|
FlexRay转CAN网关模块 |
UL-FLEXRAY-CAN |
1路CAN接口 1路FlexRay接口 |
台 |
